◆ 概述

      TTP021是采用CMOS OTP工艺制造，用于红外遥控的发射集成电路。发射码一帧之输出时序及格式、外接或内建三极管，可经由编程设定选择。

◆ 主要特点

◇ 采用CMOS OTP工艺制造，外围组件少

◇ 低功耗静态电流（VDD=2.0V ~ 3.6V）

◇ 內建振荡器455 KHz ± 2%(典型值)

◇ 用户编码数据可编程设定 16 组(16位)

◇ 键盘编码数据可编程设定 66 组( 8位)

◇ 可外接发光二极管

◇ 发射码格式(有无载波、载波频率及比率)可编程设定

◇ 外接或内建三极管(可经由编程设定选择)

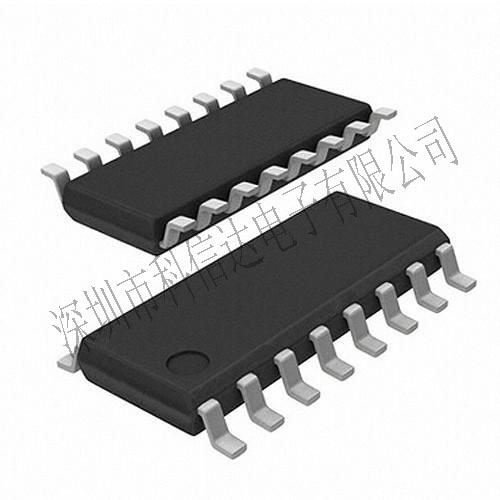

◇ 封装形式SOP8/SOP16

◆ 应用范围

◇ 电视机、组合音响设备、录音卡座、VCD & DVD 播放机。

◆ 管脚图
