◆ 概述

      KXD9028-S1是一块用于红外遥控系统中的16脚的发射集成电路，采用CMOS工艺制造，使用TC9028格式。可外接66个按键，并具有26组不同的用户编码，均可由客户指定使用。

      KXD9028-S1相比传统方案，省去了晶振、电解电容、三极管、瓷片电容、电阻等组件，仅需外接一红外发射管，外围成本很低，且方便加工。管脚兼容传统方案。

◆ 主要特点

◇ CMOS 工艺制造 工作电压2.0V ~ 3.6V

◇ 低功耗超小静态电流

◇ 集成了晶振、三极管、电解电容等外围器件

◇ 外围组件仅需一个红外发射管

◇ 键盘编码 66 组

◇ 用户编码 26 组可选择

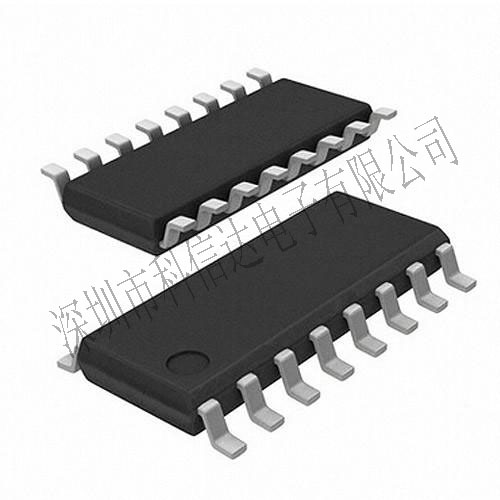

◇ 封装形式SOP-16

◆ 应用范围

◇ 电视机、组合音响设备、录音卡座、VCD & DVD 播放机。

◆ 管脚图
